PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 500 MSa/s und paralleler analoger Abtastung mit 50 MSa/s (12 Bit, 5 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic Pro 8 ist ein professioneller Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 500 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 3 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic Pro 8 mit 50 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 12 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 5 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr. Logic 8 Logic Pro 8 Logic Pro16 Eingänge Analog und Digital 8 8 16 Eingangswiderstand 1M? 2M? 2M? Digitale Erfassung Maximale Sample-Rate 100MS/s 500MS/s 500MS/s Maximale digitale Signalrate 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V Analoge Erfassung Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 bit 12 bit 12 bit Eingangsspannung 0-5V ± 10V ± 10V Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche
PC-basierter 16-Kanal-Logik-Analysator mit einer maximalen digitalen Abhilfe von 500 MSa/s und einer analogen Abhilfe von 50 MS/s (12 Bit, 5 MHz analoge Bandbreite). Unbegrenzte Speichertiefe durch den PC-Speicher. Das Logic Pro 16 ist ein professioneller Logikanalysator mit einer durchdacht und benutzerfreundlichen PC-Software, die digitale Messung sehr lustig macht. Einfach über USB einstecken und gehen. Die digitale Erfassungsrate beträgt 500 MSa/s auf jedem Kanal. Durch das Streaming und die USB 3-Schnittstelle zum PC ist die Speichertiefe unbegrenzt. Die Logiken zeigen auch analoge Signale, da alle digitalen Kanäle gleichzeitig mit dem A/D-Wandler erfasst werden. Die analoge Erfassung ist mit 50 MS/s langsamer als die digitale Aufnahme, aber sie bietet eine hohe Auflösung von 12 Bits einen Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist 5 MHz (-3db). Aber das Signal ist an dieser Stelle bereits abgeschwächt. Der Salesae-Logik-Analysator ist wegen der Handtaschengröße perfekt für den mobilen Einsatz. Logic 8 Logic Pro 8 Logic Pro16 Eingänge Analog und Digital 8 8 16 Digitale Erfassung Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V Analoge Erfassung Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP 2.0 3.0 3.0 Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche
PC basierter 8 Kanal Logik Analyser mit einer maximalen digitalen Abtastrate von 100 MSa/s und paralleler analoger Abtastung mit 10 MSa/s (10 Bit, 1 MHz Analogbandbreite). Fast unbegrenzte Speichertiefe durch die Verwendung des PC Speichers. Der Logic 8 ist ein Logikanalysator mit einer besonders durchdachten und benutzerfreundlichen PC Software, mit der das Messen digitaler Signale Spaß macht. Einfach per USB mit Ihrem PC verbinden und loslegen. Die digitale Signalerfassung erfolgt mit bis zu 100 MSa/s auf allen Kanälen. Durch das Streamen der Daten über die USB 2 Verbindung steht mit dem PC Speicher eine fast unbegrenzte Speichertiefe zur Verfügung. Alle digitalen Kanäle werden zugleich über einen Analog-Digital Wandler erfasst und können so neben der digitalen Anzeige auch analog angezeigt werden. Die analoge Erfassung ist beim Logic 8 mit 10 MS/s zwar langsamer als die digitale Erfassung, bietet aber eine hohe 10 Bit Auflösung und damit eine guten Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist mit 1 MHz spezifiziert (-3db), wobei bei dieser Frequenz das Signal gemäß der Bandbreitenspezifikation bereits deutlich verändert und abgeschwächt ausgegeben wird. Aufgrund ihrer Größe sind die Logics von Saleae perfekt zum mobilen Gebrauch und brauchen nur wenig Platz auf dem Arbeitstisch. Die Logikanalysatoren von Saleae heben sich besonders mit Ihrer besonders durchdachten und benutzerfreundlichen Bedienungssoftware hervor. Diese ist sehr intuitiv zu benutzen und besitzt alle wichtigen Features wie die serielle Dekodierung verschiedener Bussysteme, die gleichzeitige analoge Darstellung von Signalen, eine extrem große Speichertiefe und einiges mehr. Logic 8 Logic Pro 8 Logic Pro16 Eingänge Analog und Digital 8 8 16 Digitale Erfassung Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V Analoge Erfassung Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP 2.0 3.0 3.0 Lieferumfang Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche
Saleae Logic Analyzer Digital Probe Kit
100 MHz x 2 Channel / 12-Bit / 1000 MS / EU
100 MHz x 2 Channel / 9-Bit / 100 MS / EU
100 MHz x 4 Channel / 12-Bit / 1000 MS / EU
100 MHz x 4 Channel / 9-Bit / 100 MS / EU
200 MHz x 4 Channel / 12-Bit / 1000 MS / EU
200 MHz x 4 Channel / 9-Bit / 100 MS / EU
Software license for resale - no copyright transfer Bei dem AMK-SSA3000X handelt es sich um die Aktivierungslizenz für das Advanced-Messkit der SSA3000X Serie.****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Das ATT-20dB Dämpfungsglied von Siglent hat eine Nennleistung von 1 Watt.****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die BAG-S1 ist eine Tragetasche für ausgewählte Siglent Serien.****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die BAG-S2 ist eine Tragetasche für ausgewählte Siglent Serien SDS1000(X), SDS2000(X) und SSA3000X Serie.****Bestellung nur Auftragsbezogen, NICHT Stornierbar****

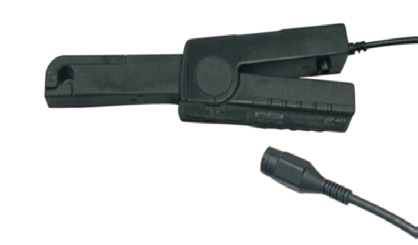

Die CP4020 ist eine 60 Amper Stromsonde mit einer Bandbreite von 100 KHz. Spezifikation Bandbreite 100 KHz Maximaler Dauerstrom 20 Arms Spitzenstrom 60 A Umschaltverhältnis 50 mV/A, 2 mV/A DC-Messgenauigkeit +/- 2% (50 mV/A) (0.4 – 10 Apk) ; +/- 2% (5 mV/A) (1A – 60 Apk) Leistung 9 V Batterie ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP4050 Sonde ist eine 140 Amper Stromzange mit einer Bandbreite von 1 MHz. Spezifikationen Bandbreite 1 MHz Maximaler Dauerstrom 50 Arms Spitzenstrom 140 A Umschaltverhältnis 500 mV/A; 5 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 Apk) ±3%±20mA; 50 mV/A (200 mA-100 ApK) ±4%± 200 mA; 50 mV/A (100 A-140 ApK)±15% Power: 9-V-Batterie ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP4070 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 150 KHz. Spezifikationen Bandbreite 150 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 500 mV/A; 50 mV/A DC-Messgenauigkeit 500 mV/A (20 mA-14 ApK) ±3% ±20 mA; 50 mV/A (200 mA-100 ApK )±4%± 200 mA; 50 mV/A (100 A-140 ApK) ±15% Leistung 9 V Batterie ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP4050 Sonde ist eine 200 Amper Stromzange mit einer Bandbreite von 300 KHz. Spezifikation Bandbreite 300 KHz Maximaler Dauerstrom 70 Arms Spitzenstrom 200 A Schaltverhältnis 100 mV/A; 10 mV/A DC-Messgenauigkeit 100 mV/A (50 mA-10 ApK) ±3% ±50 mA; 10 mV/A (500 mA-40 ApK )±4%± 50 mA; 10 mV/A (40 A-200 ApK) ±15% Leistung 9 V Batterie ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP6030A ist eine 50 Amper Stromsonde mit einer Bandbreite von 100 MHz. Spezifikation Bandbreite 100 MHz Maximaler Dauerstrom 30 Arms Spitzenstrom 50 A Schaltverhältnis 5 A/30 A DC-Messgenauigkeit 5 A (±1 % ±1 mA); 30 A(±1 %±10 mA) ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP6030A ist eine 50 Amper Stromsonde mit einer Bandbreite von 100 MHz. Spezifikation Bandbreite 100 MHz Maximaler Dauerstrom 30 Arms Spitzenstrom 50 A Schaltverhältnis 5 A/30 A DC-Messgenauigkeit 5 A (±1 % ±1 mA); 30 A(±1 %±10 mA) ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP6150 ist eine 300 Amper Stromsonde mit einer Bandbreite von 12 MHz. Spezifikation Bandbreite 12 MHz Maximaler Dauerstrom 150 Arms Spitzenstrom 300 A Schaltverhältnis 30 A/150 A DC-Messgenauigkeit 30 A(±1%±10 mA); 150 A (±1 % ±100 mA) ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CP6500 ist eine 500 Amper Stromsonde mit einer Bandbreite von 5 MHz. Spezifikation Bandbreite 5 MHz Maximaler Dauerstrom 500 Arms Spitzenstrom 750 A Schaltverhältnis 75 A/500 A DC-Messgenauigkeit 75 A(±1%±10 mA); 500 A (±1 % ±100 mA) ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
Die CPL5100 Sonde ist ein Stromtastkopf mit einer Bandbreite von 600 KHz. Features Bandbreite: 600 KHz Strombereich: L(50mA~10A Peak), H(1A~100A Peak) Dämpfungsgenauigkeit L(0.1V/A), H(0.01V/A) Typische DC Präzision: L(3%±50mA),H(500mA~40A Peak :4%±50mA;40A~100A Peak :±15% Maximum) Anstiegszeit: ≤583ns Betriebsspannung RMS: CATI 600V CATII 600V CATIII 300V 9V alkalische Schichtbatterie/ 15H ****Bestellung nur Auftragsbezogen, NICHT Stornierbar****
